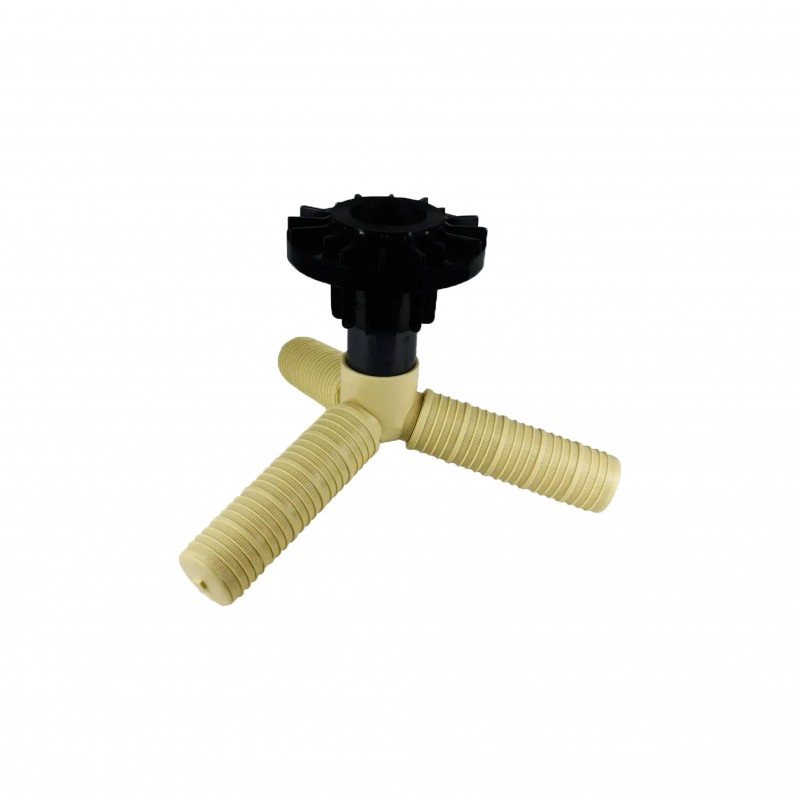

Розподільник верхній променевий з боковим підключенням на 3 променя до балону 42"-63'' з фланцем

Дренажно-розподільні системи являють собою систему труб зі щілинами, ширина яких повинна бути на 0,1 мм менше розміру самої дрібної фракції завантаження фільтра. Загальна площа щілин повинна бути в діапазоні 1,5 – 2% від площі фільтра. Нижні дренажно-розподільні системи швидких фільтрів повинні задовольняти наступним вимогам: - рівномірність розподілу промивної води по площі фільтра; - рівномірність збору фільтрованої води з площі фільтра; - достатня механічна міцність; - Не засміченість щілин під час робочого циклу і промиванні. Для захисту нижньої дренажно-розподільчої системи від продуктів руйнування завантаження, вона зазвичай «закривається» шаром спеціальної засипки з гравію, що називають «гравійною підкладкою». Висота гравійної підкладки зазвичай перевищує верхній зріз дренажно-розподільчої системи на 5 і більше сантиметрів. Наявність гравійної підкладки сприяє також більш рівномірному розподілу водяного потоку при проведенні зворотної промивки та запобігання утворення так званих «водяних вимоїн». У системах пом'якшення використання гравійної підсипки не обов'язково! Іонообмінна смола на 80-90% складається з рідини, це забезпечує вільне перемішування шарів завантаження. Крім того, відсутність гравійної підкладки суттєво полегшує процес вторинного монтажу водопідйомної труби з набалдашником» (в малих фільтрах) у разі заміни з якихось причин клапана управління.
