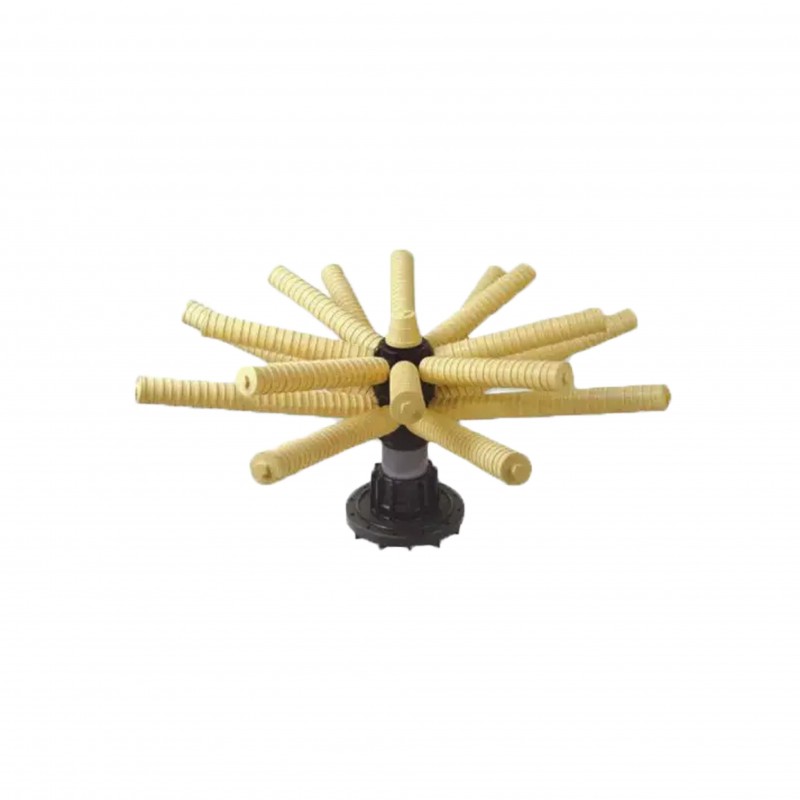

Розподільник нижній променевий з прямим підключенням на 16 променів до балону 48" (5674-2)

Нижні дренажно-розподільні системи являють собою систему труб зі щілинами, ширина яких повинна бути на 0,1 мм менше розміру самої дрібної фракції завантаження фільтра. Загальна площа щілин повинна бути в діапазоні 1,5 – 2% від площі фільтра.

Нижні дренажно-розподільні системи швидких фільтрів повинні задовольняти наступним вимогам:

- рівномірність розподілу промивної води по площі фільтра;

- рівномірність збору фільтрованої води з площі фільтра;

- достатня механічна міцність;

- незасміченість щілин під час робочого циклу і промиванні.

Для захисту нижньої дренажно-розподільчої системи від продуктів руйнування завантаження, вона зазвичай «закривається» шаром спеціальної засипки з гравію, що називають «гравійною підкладкою». Висота гравійної підкладки зазвичай перевищує верхній зріз дренажно-розподільчої системи на 5 і більше сантиметрів.

Наявність гравійної підкладки сприяє, також, більш рівномірному розподілу водяного потоку при проведенні зворотної промивки і запобіганню утворення так званих «водяних вимоїн».

У системах пом'якшення використання гравійної підсипки не обов'язково!

Іонообмінна смола на 80-90% складається з рідини, це забезпечує вільне перемішування шарів завантаження. Крім того, відсутність гравійної підкладки суттєво полегшує процес вторинного монтажу водопідйомній труби з набалдашником» (в малих фільтрах) у разі заміни з якихось причин клапана управління.
