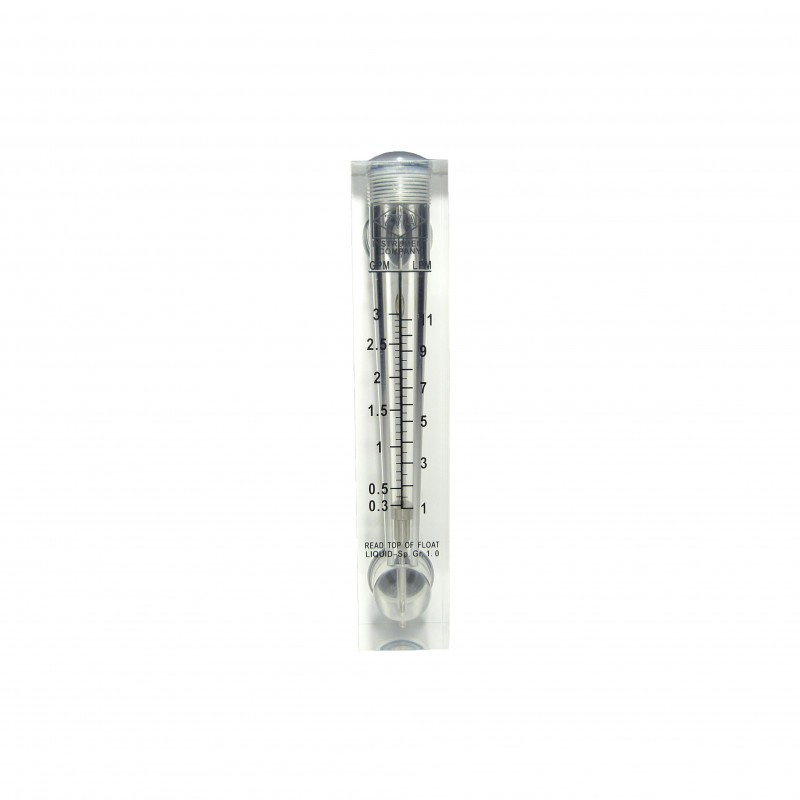

Ротаметр панельний 0,3-3 GPM 1/2"

Ротаметр панельного типу 0,3-3 GPM (1/2") – прилад для визначення об'ємної витрати води за одиницю часу. Застосовується в системах водопостачання та водопідготовки. Є порожнистим корпусом з прозорими стінками із закріпленою всередині віссю, по якій вільно переміщається поплавець. Може використовуватися у складі стаціонарних та рухомих технологічних установок різного призначення

Монтується ротаметр лише у вертикальному положенні, при якому потік рідини проходить знизу догори.

Як працює ротаметр: потік рідини входить із нижньої частини корпусу, створюючи турбулентний потік, який починає обертати поплавець навколо осі. Утворювана відцентрова сила порушує фізичний контакт між поплавцем і віссю - поплавець може вільно переміщатися вздовж осі. Водночас ламінарна складова потоку підіймає поплавець. Чим більший потік – тим більше його ламінарна складова – тим вище спливає поплавець. Порівнюючи положення верхнього краю поплавця із показанням шкали, можна отримати дані про миттєву витрату рідини.

Матеріали:

• Внутрішня нитка – виконана з 316 нержавіючої сталі;

• Поплавець - виконаний з 304 нержавіючої сталі;

• Прокладка – виконана з силікону;

• Фланець – виконаний з високоміцного поліпропілену;

• Корпус – виконаний з акрилового скла.
